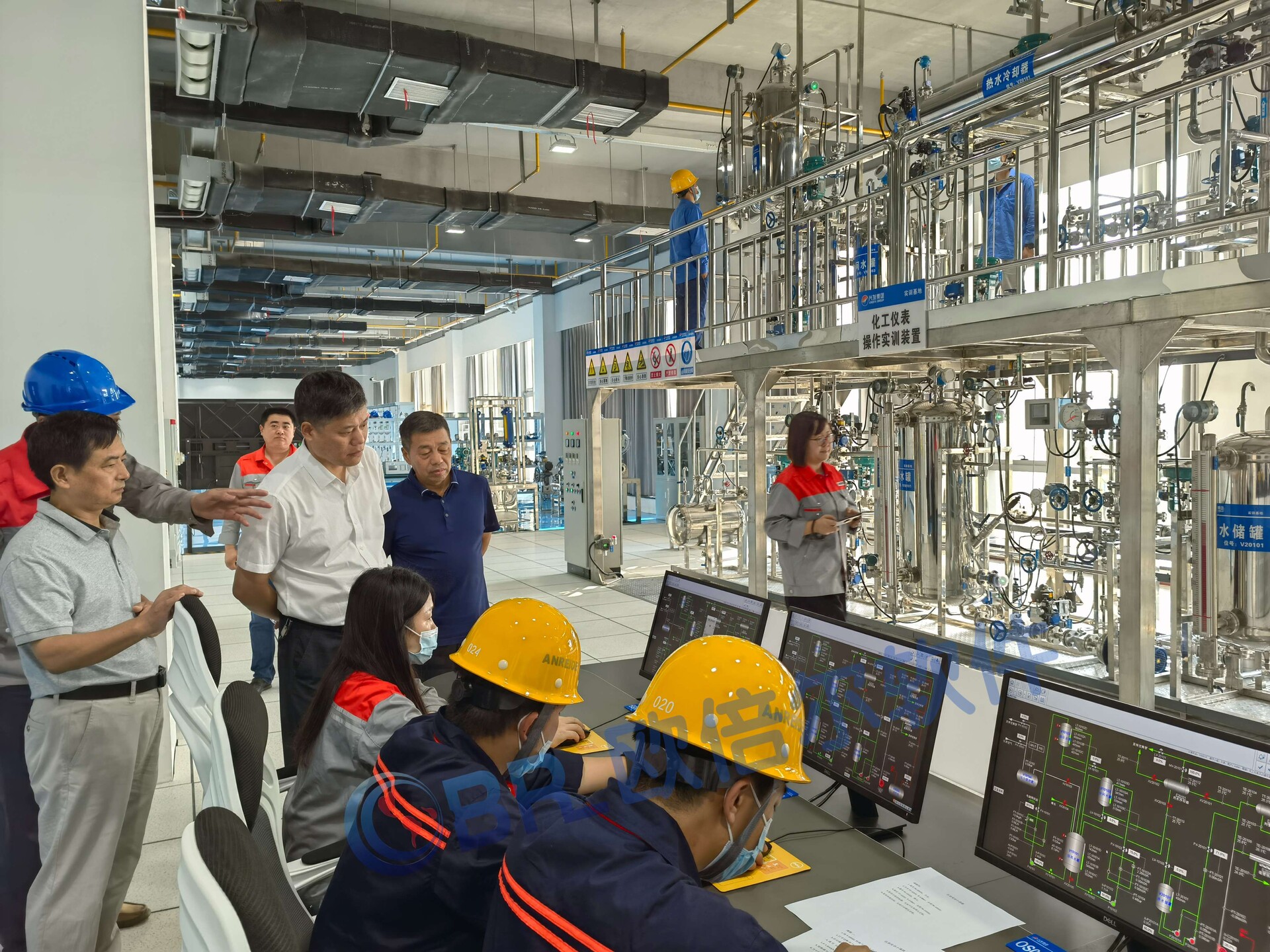

湖北兴发集团技能实训中心时间:2021-01-27 北京欧倍尔利用自身技术优势,助力湖北兴发集团技能实训中心建设。实训中心包括安全体验厅,化工单元操作考核,危化品实操单元,维修维护区,化工仪表区,化工园区等软硬件设施以及运营服务,项目总投资2000余万元。实训中心将依托技工教育集团专业的师资队伍、特色的课程体系、先进的实训设施等优势,不断探索创新培训模式。 实训中心项目内容一、线下实训基地 (一)化工单元操作实训区: 化工单元实训装置具有绿色、环保、健康、节能的设计理念 1、实训装置采用无毒无害的原料。 功能齐全的实训设备 项目建设内容 (1)流体输送操作实训区 (2)精馏操作实训单元 (3)热交换操作实训单元 (4)蒸发操作实训单元 (5)干燥操作实训单元 (6)萃取操作实训单元 (7)结晶-过滤操作实训单元 (8)冷冻操作实训单元 (如需了解详细参数,可点击下方文档查看) 《北京欧倍尔化工实训中心项目建设之化工单元操作实训区》:
(二)化工仪表操作实训区 (1)化工仪表操作实训装置
(2)气动薄膜控制阀安装与电气阀门定位器校验装置 该实训装置主体由设备框架、空压机、储气罐、水箱、水泵、变送器、转子流量计、智能数字显示表、仪表阀门、调节阀、操作器、定值器、过滤器、标准压力表、数字百分表、控制仪表盘组成;为安装、调校、联校气动薄膜调节阀与阀门定位器提供开放的技术平台。 在工业自动化控制系统中,作为自动调节系统的最终执行机构--气动薄膜调节阀,得到了越来越广泛的应用。特别是在化工、医药与石油等行业的大、中型企业中,应用率占比非常高;相比其它类型的执行机构,气动薄膜调节阀结构简单,动作可靠,本质安全防爆,价格低廉,维护方便,使用气源动力控制灵敏、响应快速,易于操作;现场的维护和校定也简便、快捷,可以很容易实现快速的更新、更换;相比较电动和液动等执行机构也更加经济实惠;并且它最大的优点是安全、可靠,更适用于易燃、易爆等危险环境中的使用。 随着企业运维岗位技术需求的变化,针对气动薄膜调节阀运维岗位的培训与考核,也做了相应调整,要求注重会操作、安装、连接、调校、标准仪器使用等方面的,综合操作技能的提高,具体考核和训练的技能主要包括以下几个方面:
(3)变送器调校实训系统 本系统是过程控制仪表整体安装实训装置,包含全自动压力控制与操作实训为一体的多功能自动化仪表安装、维护、检测与拆装功能;能完成传感器(一次元件)、变送器安装;工艺过程中使用的各种一次仪表、二次仪表调校和控制系统回路测试,系统操作调试,控制系统故障判断的技能实训;完成仪器使用、仪表选型、测量点选择、仪表安装、控制方案确定、仪表调校、回路测试、系统联校、运行调试、故障判断、交工验收等仪表工程施工功能;让学生掌握更多操作技能。 系统组成:整套校验系统由:变送器实训调校系统、压力校验仪、指针压力表、变送器安装托架、管路连接接头及附件等组成。 (如需了解详细参数,可点击下方文档查看) 《北京欧倍尔化工实训中心项目建设之化工仪表操作实训区》: (三)设备维修维护实训区 (1)换热器维修维护操作实训单元 装置特色:换热器拆装实训装置主要由列管式换热器、浮头换热器、离心泵、拆装工具、清洗工具、工具货架等组成,用于学员掌握常见几种换热器的内部结构、拆装作业、试压查漏系统作业,以及了解掌握列管式换热器、浮头换热器高压清洗、试漏、盲板抽堵、系统置换等检维修作业流程、压力容器安全检验的有关知识。配套流体输送机械、化工仪表和机械制图等多门课程的教学实践,如管件识辨、流量计安装和四大化工参量的安装、检测、显示等。能够实现“教、学、做、训、考”等一体化教学实验流程。 其主要特点如下:
系统功能及训练目标
(2)机泵及阀门维修维护操作实训单元 1.机泵维修维护操作实训单元装置特色 本装置主要由单台工业离心泵以及配套备件、拆装工具、工作台、工具材料货架、工具箱等构成,不仅可以锻炼离心泵拆解、组装、校正能力,还可以实训泵体的安装,轴承、轴密封的更换检维修作业项目。 主要特点如下:
系统功能及训练目标
2.阀门维修维护操作实训单元装置特色 调节阀拆装装置实训装置是由框架平台、调节阀、旁路阀和管道、 管件、水箱、泵等组成。在实际生产中,只有把这些组成部分合理、正确的组装在一起才能保证装置的正常运行;并且,在将部件拆分时也有许多需要注意的方面,如何合理使用工具、如何将部件编号、合理放置等。 系统功能及训练目标
(3)化工管路维修操作实训单元 装置特色 本系统主要由水槽、泵、管道、阀门、仪表、拆装工具、清洗设备、试压设备、工作台、工具材料货架、工具箱等构成,不仅可以锻炼化工离心泵的拆装能力、设备管路拆装组合能力,还可以实训工艺管路清洗、置换等安全作业项目,盲板抽堵、动火等特殊作业项目以及离心泵配套管路自动化仪表、阀门的安装作业等。其主要特点如下:
(如需了解详细参数,可点击下方文档查看) 《北京欧倍尔化工实训中心项目建设之化工设备维修维护实训区》: (四)特殊作业实训区 (1)安全作业操作与化工品管罐安全生产作业实训单元设备 罐区以实际工厂的罐区为原型,主要包含根据场地情况,按适当比例缩小的方式进行设计,符合培训基地的实际情况,建设一个实物储罐区,罐区模拟储运甲醇、亚硫酸二甲酯、双氧水等主要物料,并配备符合储运以上产品的罐区安全附件。所有设备均使用不锈钢材质,美观大气,且具有优良的耐候性和耐腐蚀性,适应户外环境。 (2)高处作业实训装置 依据安全管理的客观要求,运用安全与事故的运动规律和预防、控制事故的规律,为了改变人的异常行为、物的异常状态,以及人与物的异常结合,从本质上超前有效预防、控制。从而减少事故的发生。高处坠落事故的具体预防、控制,是依据不同类型高处坠落事故的具体原因,有针对性的提出了对每类高处坠落事故进行具体预防、控制要点。 (3)安全VR体验实训 安全生产事故综合体验(VR),包括:安全帽撞击体验、粉尘爆炸、容器爆炸、高处作业安全演练、受限作业空间、吊装作业演练、消防火灾、化工生产事故演练、事故案例展示等。 (4)八大作业操作仿真软件 北京欧倍尔特殊作业(八大作业)安全培训虚拟仿真软件以《化学品生产单位特殊作业安全规范》为基础,结合实际化工生产场景,从办理作业许可、风险评估、安全措施、书面审查、现场核查、批准作业、安全交底、作业实施、作业完成、关闭作业等十大方面培训和考核学员对作业过程及注意事项的掌握,重点训练学员包含危险隐患排查、作业细节及安全防护、作业考评、许可证申请及作业完成后的整理等工作内容。 软件包含:受限空间作业虚拟仿真软件、盲板抽堵作业虚拟仿真软件、吊装作业虚拟仿真软件、临时用电作业虚拟仿真软件、断路作业虚拟仿真软件、动土作业虚拟仿真软件、动火作业虚拟仿真软件、高处施工作业虚拟仿真软件。 (5)典型化工生产事故应急处理仿真操作软件 利用生产装置、安全应急救援用具、中控室和中控系统并结合学校具体场地情况,还原化工厂生产情景,让学生能够身临其境的熟练进行化工生产安全操作和常见事故处理,培养学生对化工安全的认识和事故应急处理能力。其中化工生产安全事故通过声光电技术和DCS系统真实还原,营造逼真的事故现场。在HSE生产安全操作与应急演练中,设有班长、内操、外操、安全员、总厂调度等不同岗位,在事故发生时,各岗位人员可分工协作,进行事故处理操作。 (如需了解详细参数,可点击下方文档查看) 《北京欧倍尔化工实训中心项目建设之特殊作业实训区》: 二、线上培训平台 兴发全时安培训平台是一款既能适应企业规范化系统化培训机制,又能满足员工自主化碎片化学习需求的综合性培训平台。平台依托企业员工技能培训/自主学习需求设计开发,实现建设系统化培训课程,分配课程与自主选课相结合,致力于搭建跨企业培训空间;搭载优质短而精微课资源,提升学员业余时间学习体验;引入激励机制,激发学员自主学习动力。 1.学习培训 成人职业教育通常是自主学习行为,平台学习培训资源建设包含新闻资讯、微课视频、题库考试、培训课程四种类型,轻量型与系统化想呼应,满足读、看、练、学多种学习行为,为学员营造全方位自主学习场景,激发学员自主学习动力。
2.激励机制 平台引入激励机制,运用游戏化思维,创新学习模式,提升学员学习自主性积极性,平台激励机制有清晰的目标,明确的规则,及时反馈的系统,并且用户可以有自愿参与的自由,通过树立清晰可感知的目标,有吸引力的奖励,引导学员学习期望他们学的知识技能,从而传达产品意志。
3.全面监管 平台实现完善的学习数据追踪及监管功能,包括监管学员课程培训、考试成绩、学习积分等各模块学习数据,实现统计分析,提高管理效率;事故选吧记录学员学习轨迹,建立学员档案,从而实现学习数据的全面,规范管理。
如需了解设备详细参数 请扫描下方二维码联系我们 |
