化工自动化仪表实训装置有哪些？满足初/中级职业技能鉴定需求

近年来，国家层面密集出台多项政策，为化工自动化仪表实训装置的发展提供了强劲动力。《中国制造2025》和《十四五规划》等顶层设计明确支持智能制造和工业自动化，为控制仪表行业创造了有利的政策环境。这一进程中，化工自动化仪表作为生产装置的“眼睛”与“手脚”，其稳定性与精确性直接关系到生产安全与效率。为应对人才培养的挑战，北京欧倍尔化工自动化仪表实训装置建设方案深度融合“线上+线下”交互特色，紧密对接初/中级职业技能鉴定标准，为院校与企业提供了一条高效、可靠的技能人才培养路径。
装置目录：
仪表自动化实训设备
复杂（串级）控制系统设备
变送器调校实训设备
调节阀拆装实训设备

一、政策红利下的发展机遇
近年来，国家层面密集出台多项政策，为化工自动化仪表实训装置的发展提供了强劲动力。《中国制造2025》和《十四五规划》等顶层设计明确支持智能制造和工业自动化，为控制仪表行业创造了有利的政策环境。应急管理部推动的“安全技能提升行动”对实训基地建设提出了明确要求。各省化工专项行动办也制定了相应的建设标准，促使工业园区及化工企业加大实训投入。


二、欧倍尔实训装置特色解读
北京欧倍尔的化工仪表培训区建设方案涵盖四大核心模块，每个模块都针对特定的技能培养目标。
1、仪表自动化实训设备及软件：
本单元由工艺设备及其配套管路、仪表与执行器、常用仪表工器具、个人防护用具、智能仪表电器控制台及计算机控制操作台等组成，可进行化工仪表自动化实训，并可实现模拟仿真考试与自动评分。
（1）DCS系统配置装置主流使用的控制系统，主要用于对仪表工DCS系统组态、下装、调试技能训练，能够实现仪表工初、中、高级DCS技能鉴定等功能。
（2）PLC控制系统采用各装置使用主流的西门子S7-300。配置PLC编程试验台，主要用于对仪表工西门子PLC软件编程、组态、下装、程序调试及故障处理的培训。

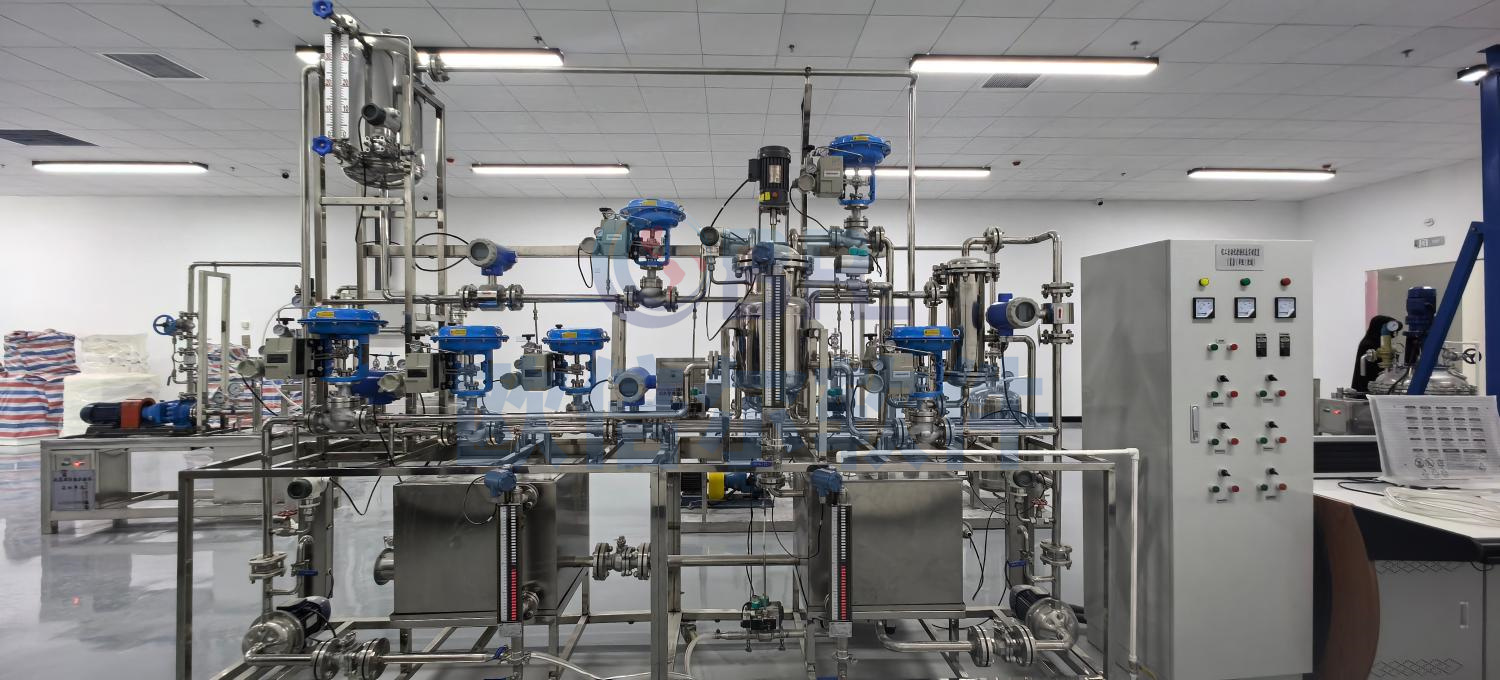

2、复杂控制系统设备：
本实训装置，能够实现学员对串级控制的认识以及实现方式的了解，能够独立绘制串级控制方框图，便于理解；实现锅炉液位与流量串级控制、锅炉内胆温度与流量等串级控制实验；采用变频器。电动调节阀、调压模块三种不同的执行机构以不同方式实现串级控制；本装置采用开放式的组态软件，可根据不同控制方案组态构成不同的控制系统，并预留点位，学员也可自主开发实验设计；本装置能够实现从简单到复杂、从经典到现代的控制策略，以适应各级各类不同层次培训与技能需要。

3、变送器调校实训设备：
整套校验系统由压力变送器、压力校验仪、指针压力表、数字万用表、手操器、变送器安装托架、管路连接接头及附件等组成。实训装置用于仪表工压力变送器的安装、校验线路的连接、组态、校准、校验表格填写与数据处理等技能。完成仪器使用、仪表选型、测量点选择、仪表安装、仪表调校、回路测试等功能。能够实现仪表初、中、高级工的技能鉴定。能够实现“仪表技能大赛压力变送器调校竞赛项目”的考核。

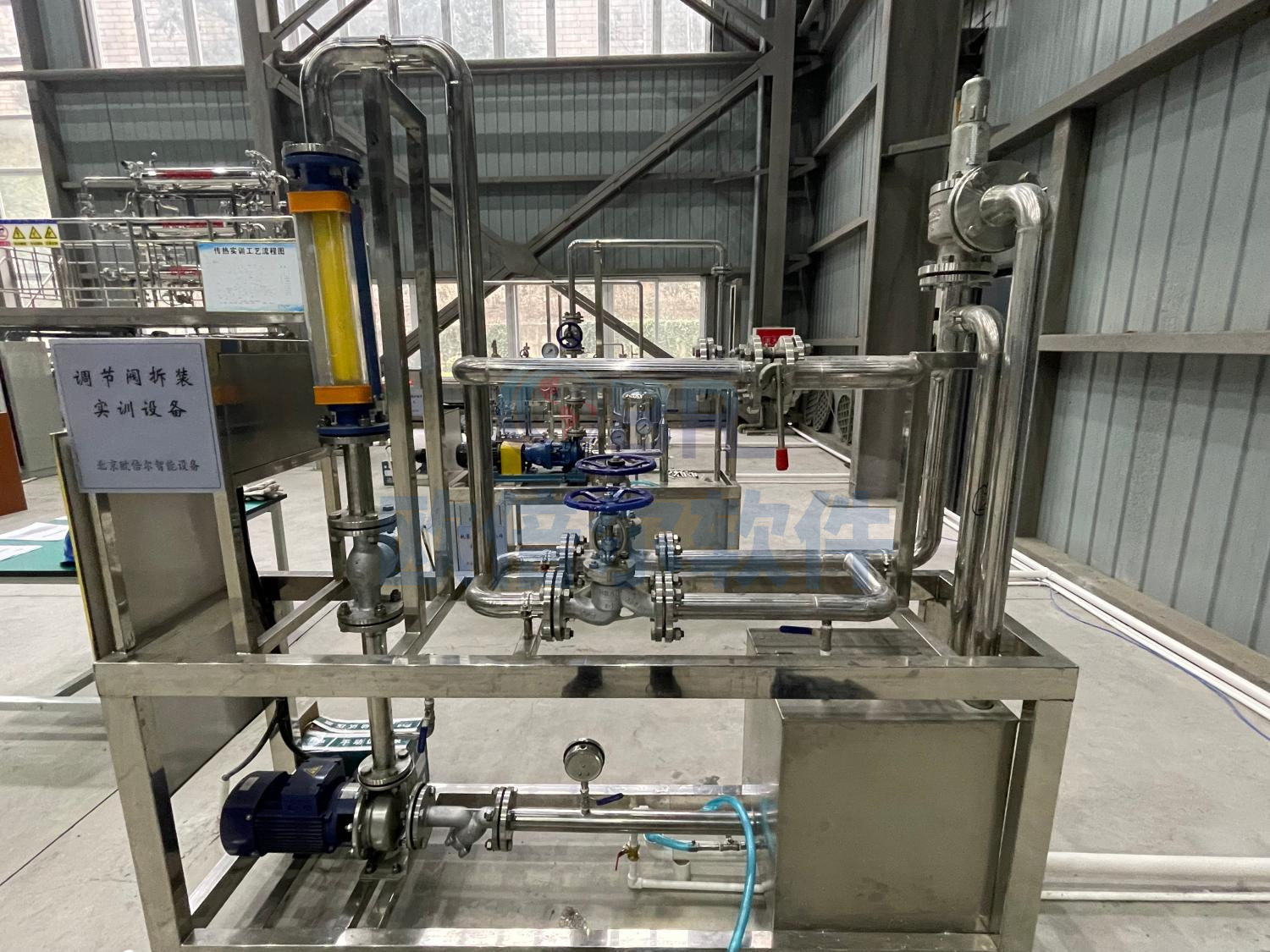

4、调节阀拆装实训设备：
实训装置训练仪表工掌握调节阀内部结构及原理，仪表外部接线图，能根据需要正确选用工具进行调节阀的安装与调校。训练仪表工对调节阀拆装、维修技能。训练仪表工对电气阀门定位器的结构与原理，利用阀门定位器完成调节阀零点、行程的调试。能够实现仪表初、中、高级工的技能鉴定。能够实现“仪表技能大赛调节阀拆装联校竞赛项目”的考核。


三、满足职业技能鉴定的实训方案
北京欧倍尔的实训装置严格对标《化工仪表维修工（初/中级工）职业技能鉴定标准》及相关课程实训大纲要求。在实训内容上，覆盖从对象特性测试到自动控制的完整流程。包括单容自衡水箱液位特性测试、气动阀流量特性测试等基础项目。
在自动控制方面，装置支持液位定值控制、加热釜温度控制、管道压力控制等核心技能训练项目。这些项目正是职业技能鉴定中的重点考核内容。
装置特别设置的故障设置箱可模拟智能仪表输出故障、气动调节阀输入故障等十余种常见故障现象，有效培养学员的问题排查与解决能力。


北京欧倍尔已为鲁西集团、湖北兴发集团、江西星火集团等大型化工企业建设了智慧化工园区实训基地。这些成功案例为实训基地建设提供了宝贵参考。对于职业院校和化工企业而言，现在投资建设高质量实训基地，意味着提前布局未来三到五年的技能人才竞争。这不仅是满足职业技能鉴定的要求，更是为企业安全生产保驾护航的基石。
